電子式球棒抽管機
-
案例名稱 -電子式球棒抽管機
-

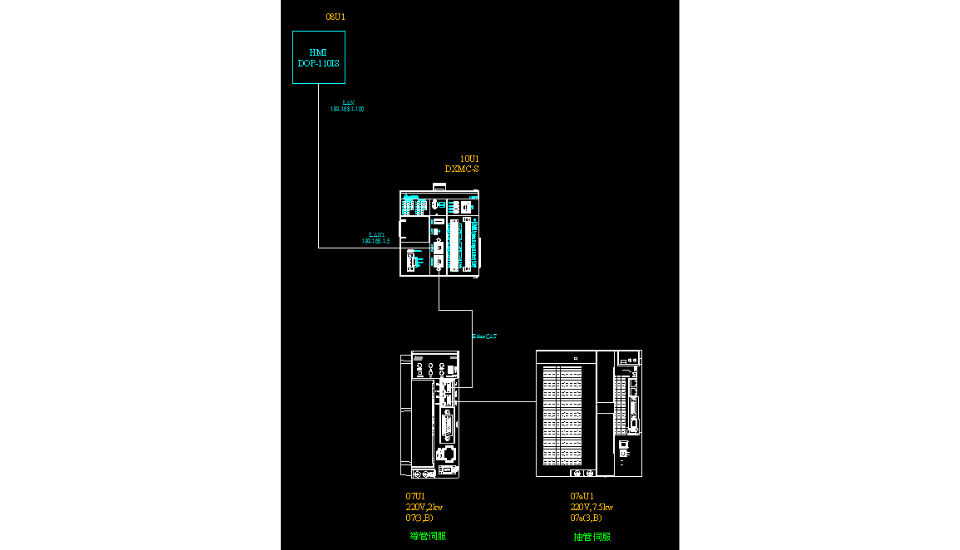

系統架構圖
-
應用說明 -應用說明 Application
- 此案為多軸伺服跑電子凸輪CAM表應用。

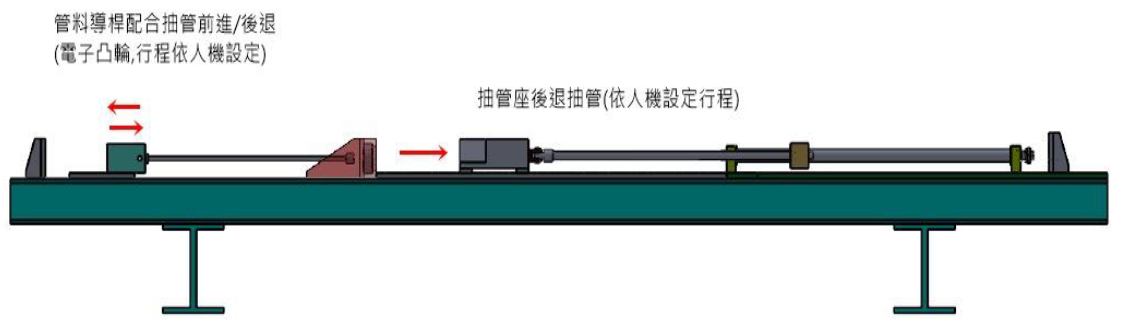

將鋁材透過多次抽拉而成型為市售的球棒。
客戶初代機使用油壓、電阻尺配伺服馬達，但響應不良誤差偏高。
二代機使用機械凸輪，但更換模具費時且速度控制不易。

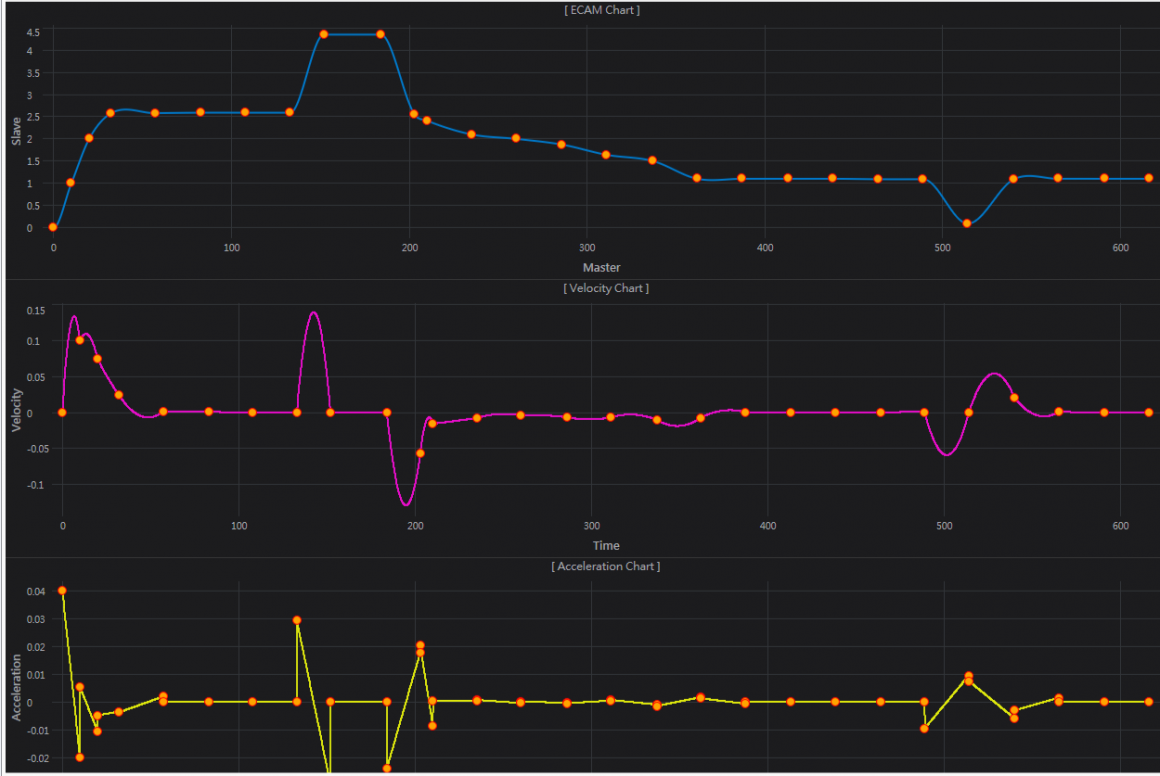

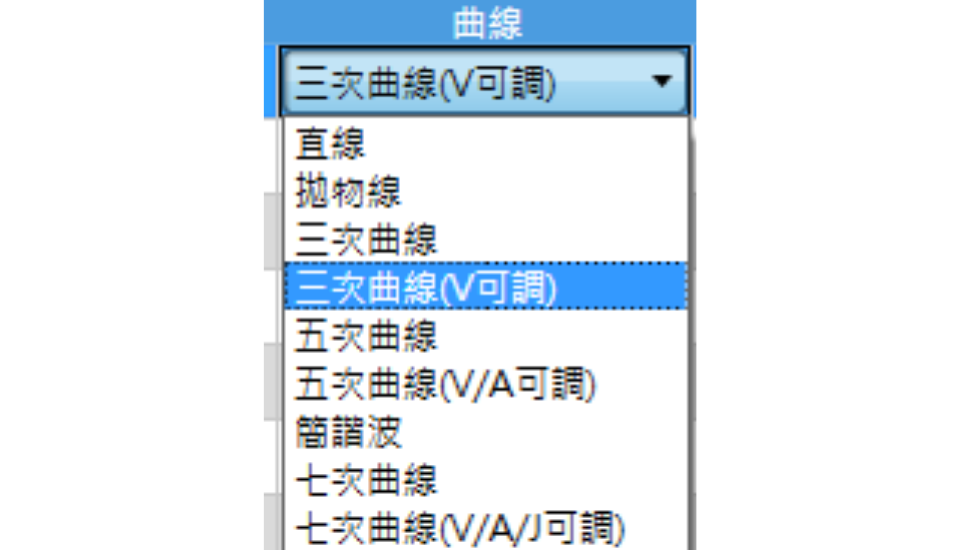

後續由中和碁電協助，沿用舊有伺服馬達並將系統提升為EtherCAT架構，透過電子凸輪功能配合客戶5~100點可自定義的凸輪點位需求，順利達成多變性、響應即時的需求。並內建速度優化功能，可減少機械的衝擊。
結論 Conclusion
- EtherCAT近年來已逐漸成為業界主流，台達、松下、安川對應的產品也都已銷售多年，如何整合則是一項考驗。
中和碁電七十多年的專業代理商，為全台最早引進及推廣EtherCAT的企業。我們提供給客戶的不只是商品買賣，更重視的是客戶系統架構的可靠性、延續性。
機電整合的盟友，中和碁電。
應用機種 Product Model
- 台達Delta DXMC-S (高階EtherCAT運動控制器)
- 台達Delta DOP110IS (100系列10吋人機)
- 台達Delta A2E-EtherCAT伺服，2kw。
- Panasonic A6B-EtherCAT伺服，7.5kw。
