BECKHOFF ELMxxxxEtherCAT 多功能測量技術
-
案例名稱 -BECKHOFF ELMxxxxEtherCAT 多功能測量技術
-
應用說明 -應用說明 Application
- 風力發電機組的運行和維護所花費的費用相當可觀，為了保持最小化故障風險、降低維護成本以及提高系統的可用性和能效，這正是使用狀態監測功能的最佳場所。

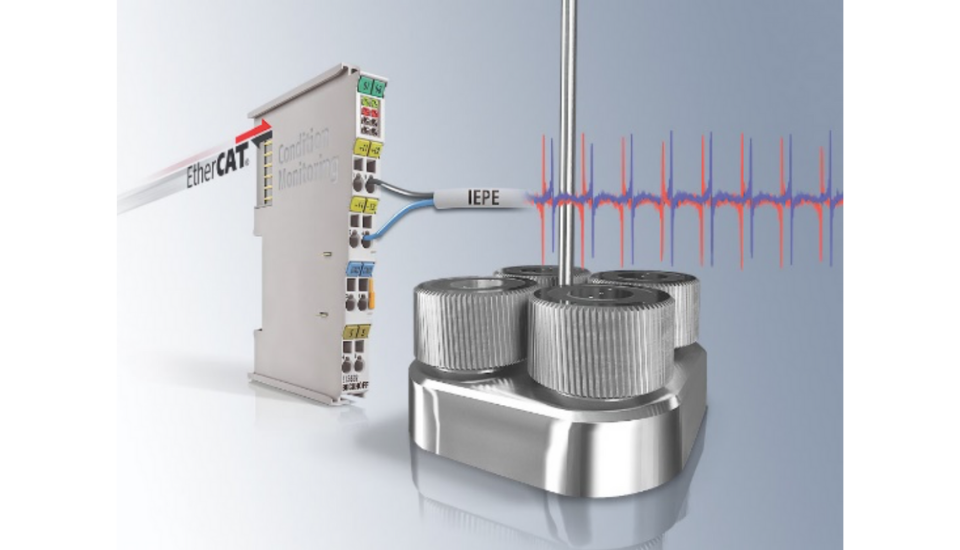

- 倍福將現代 PC 技術的強大處理能力與用作高速通訊系統的 EtherCAT 結合在一起，將狀態監測功能無縫集成到控制器中。倍福的標準測量端子負責採集軸承或電機的振動信號，並通過 EtherCAT 傳輸到控制器。
- 在改進錯誤檢測和整體系統分析功能方面，倍福的集成在控制系統中的狀態監測功能優於傳統的基於硬體的狀態監測解決方案。通過集成來自運行控制和管理系統中包括溫度、壓力和電流等其它信號，可以防止誤報警並且提高錯誤檢測效率，將狀態監測功能集成到PC中央控制器中會帶來很多好處，特別是在需要對不同設備中的大量資料進行分析，或需要根據旋轉速度評估損壞頻率的情況下，控制器負責採集並處理微秒級別的信號，系統集成狀態監測的突出優點還包括可以大幅降低系統、安裝和維護方面的成本。
特色優點 Unique features

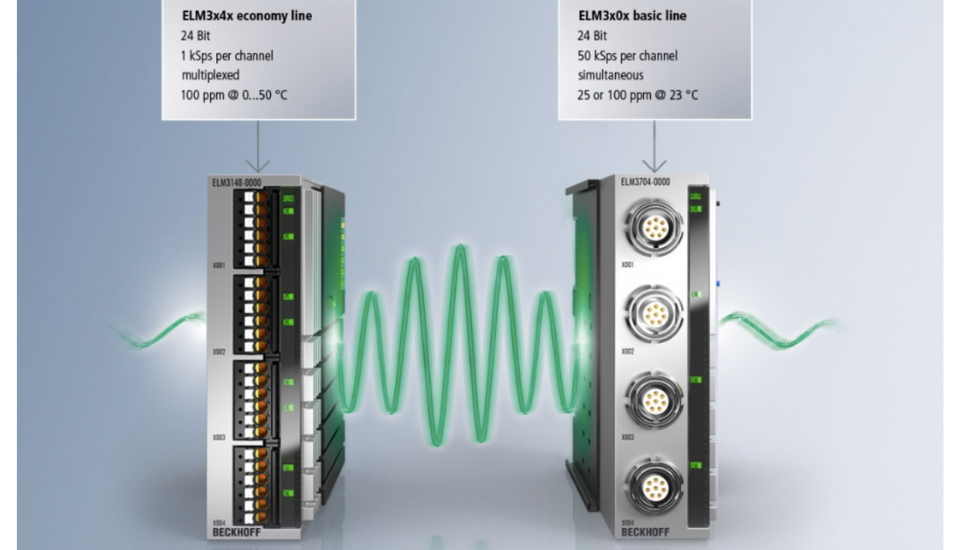

- 可以通過 EtherCAT 設置為 30 多種不同類型的電氣連接：
從 ±60 V 到 ±20 mV 的電壓、±20 mA 的電流、 5 kΩ 的電阻測量、 IEPE、 熱電偶以及溫度 RTD
（Pt100 等）、測量電橋和電位器 - 10 kSps 或更高的高採樣率及100 ppm (0.01%) 及以下範圍內的最大測量精度
- 堅固的金屬外殼可實現完美的散熱和干擾屏蔽
- 與 DIN 導軌中的標準 EtherCAT 端子模塊（ELxxxx、ESxxxx、ELXxxxx）兼容
- Beckhoff ELM3704-0001
