台達運動控制系統
四色凹版印刷機解決方案
-
案例名稱 -台達運動控制系統
四色凹版印刷機解決方案 -

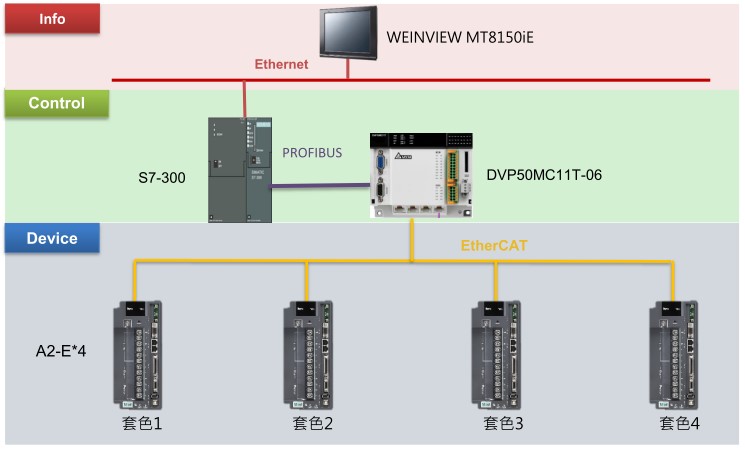

系統架構圖
-
應用說明 -應用說明 Application

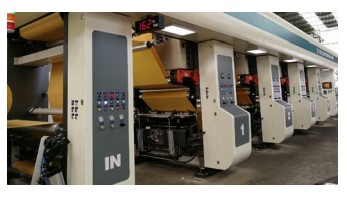

本方案主要用於飾面裝飾紙和 PVC 裝飾複合膜的印刷生產線。
特色優點 Unique features
● 強大的系統架構，可實現高精度控制
■ 遵循 CANopen DS301 基本通訊協議和 DSP402 運動控制協議，方便用戶快速入門，迅速的進行項目開發。
■ 系統採用 DVP50MC11T 運動控制器為 EtherCAT 總線，通迅速率為 100Mbps。
■ 印刷精度高達 ±0.01mm，可在速度 170m/min（輥直徑 1230mm）時進行位置補償。
● 單軸控制數量多，設備易擴展
■ DVP50MC 控制器可控制高達 24 實軸，在此次四色印刷的基礎上，對於多色印刷具有易擴展性。
● 多層工業網絡，優化解決方案
■ 使用 DVP50MC11T 運動控制器組建多層工業網絡，並可以與西門子 S7-300 經由 PROFIBUS 總線膜塊進行實時數據交換。
應用機種 Product Models
- DVP50MC11T-06
- MT8150iE
- CPU315-DP
- ASD-A2-1B43-E
- ECMA-LW221BR3
