BECKHOFF CU2508
之應用方案
-
案例名稱 -BECKHOFF CU2508
之應用方案 -
應用說明 -應用說明 Application
Beckhoff CU2508 可以用一個 Gigabit 網路埠擴充成 8 個具備即時性的 EtherCAT/Ethernet 埠，不僅支援微秒級同步、Distributed Clocks 與 Cable Redundancy，更能讓大型設備以更少的 IPC 網卡建構高效且可靠的工業網路。
CU2508 是 Beckhoff 的 Ethernet Port Multiplier，並不是一般的網路交換器（Switch）。
它能夠將：

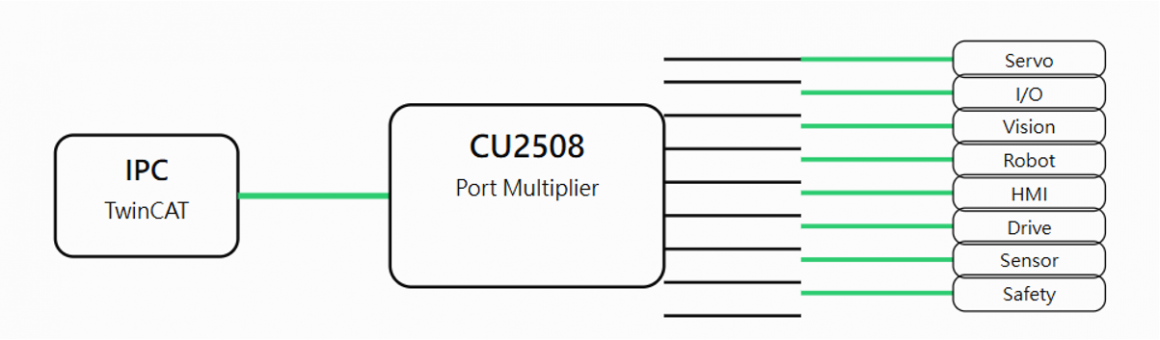

1 個 Gigabit Ethernet Port 變成 8 個獨立的即時 Ethernet／EtherCAT Port
重點：每個 Port 都可獨立建立 EtherCAT 通道，而不是像一般 Switch 共用交換架構。
CU2508 五大核心優勢
功能特色 客戶效益 1× Gigabit 上行 + 8× 100Mbps 獨立埠 一個網路孔即可擴充成 8 個獨立 Ethernet/EtherCAT 埠，降低 IPC 網卡需求。 μs（微秒級）即時通訊 適用高速自動化設備，可確保封包精準送達，提升運動控制穩定性。 支援 EtherCAT Distributed Clocks 多條 EtherCAT 網路仍能保持時間同步，適合多軸同步控制。 最高可建立 8 條 EtherCAT 線路 大型設備可分散 I/O 負載，提高整體資料吞吐量 支援 EtherCAT Cable Redundancy 可建立冗餘網路，提高設備可靠度，降低停機風險。 支援 TCP/IP、EtherCAT、PROFINET 等協議 同一設備可對應不同工業通訊需求，提升系統整合彈性。 透明式封包轉發 幾乎不修改 Ethernet 封包內容，降低通訊延遲與相容性問題。 可多台 CU2508 串接使用 當設備持續擴充時，可增加更多埠數，不受單台限制。 LED + 軟體診斷 快速判斷連線狀態，縮短維修時間。 工業級設計 支援 -25°C～55°C、DIN Rail 安裝、IP20，適合控制盤環境。
與一般 Ethernet Switch 最大差異
CU2508 不是要取代交換器，而是讓 EtherCAT 網路保持即時控制，同時增加更多獨立控制通道。比較項目 Beckhoff CU2508 一般工業 Switch EtherCAT 即時控制 ✅ ❌ Distributed Clocks ✅ ❌ Cable Redundancy ✅ 部分支援 TwinCAT 整合 ✅ ❌ 微秒級延遲 ✅ ❌ 多條 EtherCAT ✅ ❌
最適合的應用場景
• 高速包裝機

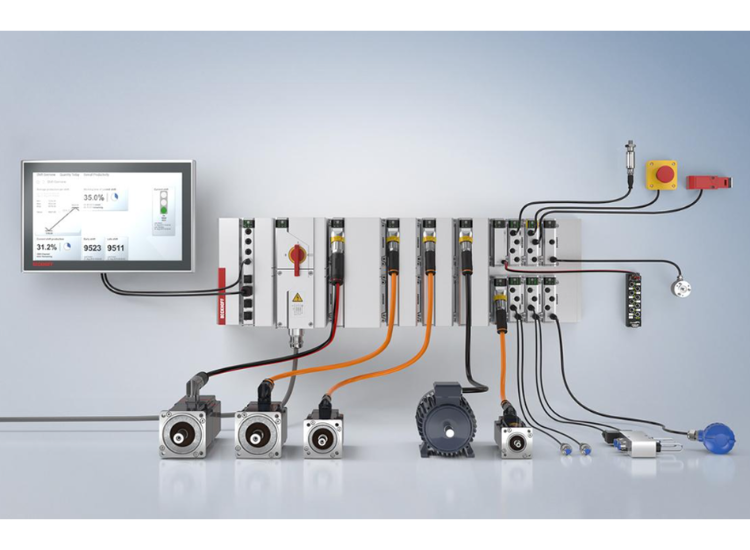

• 多軸伺服設備（16 軸、32 軸以上）
• 半導體設備
• PCB 自動化設備
• 機器人控制系統
• 大型 I/O 分散式控制
導入 CU2508 的客戶價值
