MOZI- 壓合機Pin針尺寸量測
-
案例名稱 -MOZI- 壓合機Pin針尺寸量測
-
應用說明 -客戶需求: PCB和PIN針壓合後，針頭露出的高度
應用說明 Application

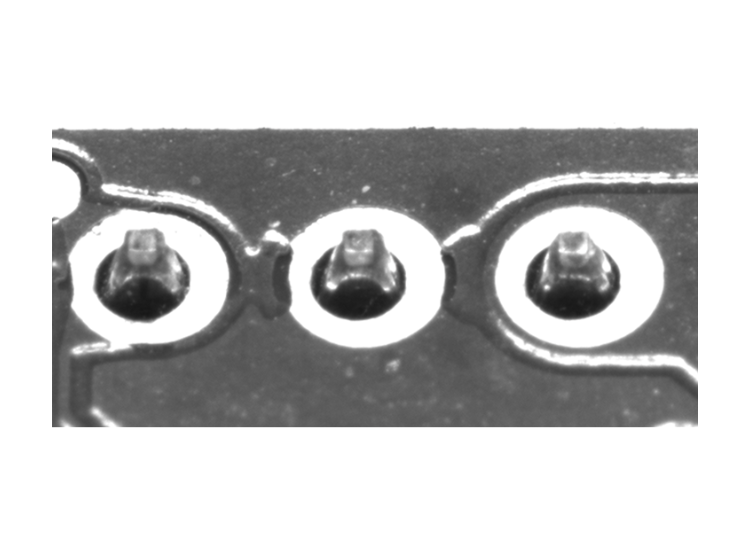

利用斜拍架構：
將相機傾斜拍攝產品，凸顯 Pin 針凸出位置。

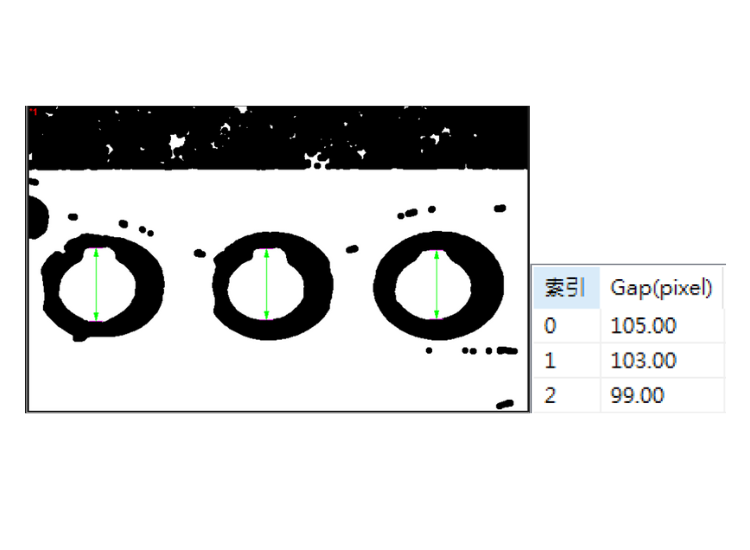

二值化處理：
使用二值化將 Pin 針以及 PCB 孔做特徵區分。
連接器 Gap 量測：
量測多組孔洞下緣至針頭的高度，看是否符合客戶標準。
特色優點 Unique Features
● 多樣的量測工具，能搭配客戶樣品不同類別使用。
● 可同時量測多組相同的特徵。
● 支援檢測結果輸出以及 OK/NG 結果輸出。
● 操作介面方便簡易。
● 支援顯示畫面自定義，可針對客戶習慣自行調整畫面分布。
應用機種 Product Model
* 檢測軟體：MOZI 檢測系統
* 相機：Basler ace系列相機
* 鏡頭：Basler CCTV鏡頭
* 光源：CCS 光源
