台達 電阻焊接機視覺定位解決方案

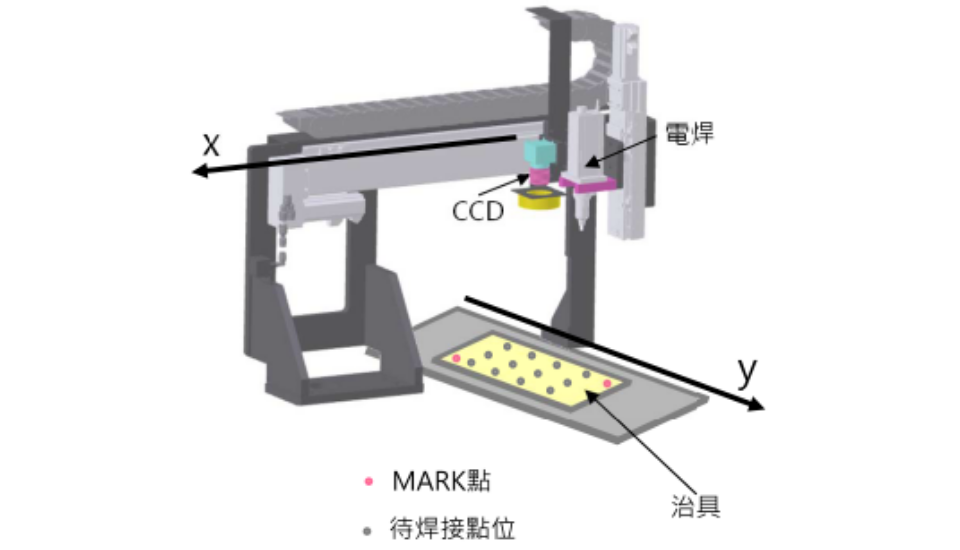

焊接機僅對電阻片所在治具的MARK點定位，計算出治具的坐標及角度，再根據治具的坐標及角度計算出各個需要焊接的點位，無需一一對各點位進行拍照定位。
-
案例名稱 -台達 電阻焊接機視覺定位解決方案
-

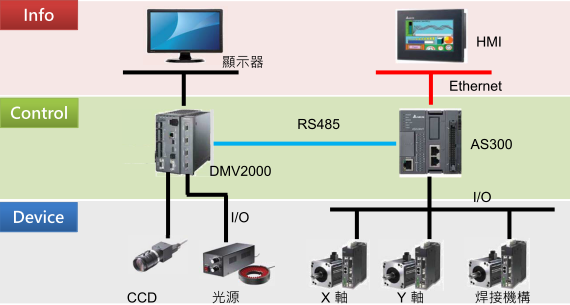

系統架構圖
-
應用說明 -應用說明 Application
焊接機視覺定位主要應用於電阻片焊接、螺絲鎖附、焊錫等多點位快速定位的場合。
特色優點 Unique features
● 精準定位
◆ X-Y table與視覺的標定方式採用九點學習，相較於四點校正操作更方便、定位更精確
● 提高作業效率
◆ 無需分別對所有點位進行定位，提高產線生產效率
● 簡易設定流程
◆ 內建多功能視覺模組，無需自行編寫複雜程序
◆ 流程式編輯界面，節省開發時間
● 完整的解決方案
◆ 整套系統採用台達架構，使系統更加穩定，同時也方便調試及維護，給客戶帶來最優質的服務
應用機種 Product Models
DMV2000-CL2-HS, DMV-CM2MGCL, DMV-LRDW070035P, DOP-B07E515, AS332T-A, ASD-A2-0221-M
