Beckhoff ELM72xx 在堅固的金屬外殼中提供緊湊的驅動技術
-
案例名稱 -Beckhoff ELM72xx 在堅固的金屬外殼中提供緊湊的驅動技術
-
應用說明 -應用說明 Application
- Beckhoff 將具有更高性能和功能的伺服驅動器直接集成到 EtherCAT I/O 系統中
特色優點 Unique Features

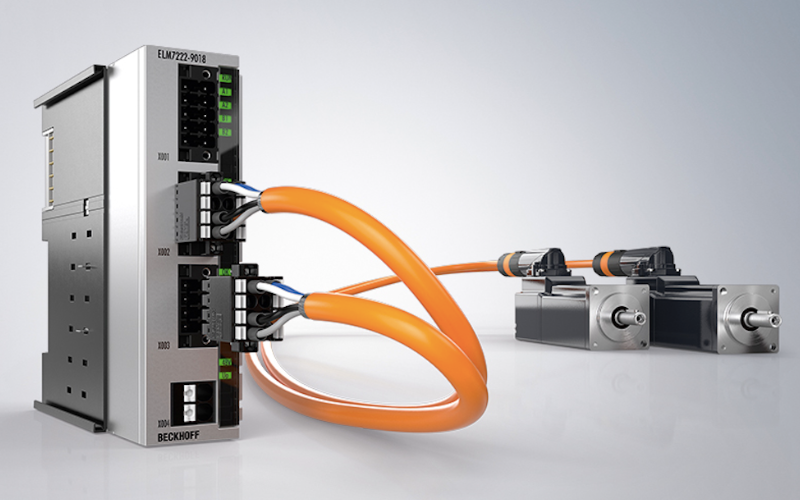

外觀結構
* 採用堅固的金屬外殼，用以增加產品的堅固性和耐用性，確保高功率輸出時具備較佳的散熱效果，並提升其抗電磁干擾的性能
* 同樣也採用 DIN 導軌安裝，可直接基於 E-Bus 並排列裝接入 Beckhoff 的 I/O 系統。採用了快速插拔的連接方式，自下而上分別為動力電源輸入、伺服電機接口和 I/O 端子；在這些端子右側的面板邊緣還對應著布有一列狀態指示燈。而在驅動器正面底部還附著有一塊用於固定伺服線纜並對其進行結合綁定的小型金屬板支架
技術規格
* ELM72xx 為48 V DC供電方式，可提供最大 16 A 的 rms 輸出電流，按照型號規格劃分，共有 4.5 A、 8 A 和 16 A 三個級別的動力輸出，且在電流較低的兩檔為用戶提供了單、雙軸通道的選項
* 這款驅動器可適配 Beckhoff 的 AM8100 系列伺服電機，能提供 0.2 ～ 3.9 Nm 的連續堵轉扭矩；支持 24 位絕對型伺服反饋，可自動識別電機的電子名牌；而在電機連接上，ELM72xx 則使用了集成動力輸出、伺服反饋和抱閘控制的單電纜技術
可選擇的安全範圍
* ELM72xx 還集成了可編程 TwinSafe Logic，用於直接在終端和安全驅動技術中實施安全應用程序，並基於產品型號提供了基礎款和進階版兩個級別的功能選項，用戶可選擇通過FSoE（Function Safe over EtherCAT）部署安全扭矩關斷 STO 和安全速度控制 SS1，也可藉助 TwinSafe 在設備層的驅動端實現更為全面的安全控制應用，包括：
* 停止功能：STO, SOS, SS1, SS2
* 速度功能：SLS, SSM, SSR, SMS
* 位置功能：SLP, SCA, SLI
* 加速功能：SAR, SMA
* 旋轉方向功能：SDIp, SDIn
應用機種 Product Model
- Beckhoff ELM72xx
