SinceVision 深视智能 配件-控制器

模式

2.5D模式

3D模式

3D模式

传感头输入

◆最多为 2 台 SR7001 支持 SR7000 系列传感头

◆SR7002 支持 SR5000、SR8000 系列传感头

◆SR9001 支持 SR9000系列传感头且只能连接 1 个传感头

※使用 2 台时，传感头必须为相同型号

SR9001 支持 SR9000 系列传感头且只能连接 1 个传感头

采样周期 (触发间隔)

2500-10000Hz/3200-670000Hz

1500-13000Hz

乙太网接口

◆数值输出

◆连接随附的深视智能生产的计算机应用软体，除了上述功能还可以上传或下载检测设定，进行收发包含轮廓/图像在内的各种数据。

◆1000BASE-T/100BASE-TX

关键量输入

电平控制始能输入

可选配 NPN 行跟 PNP 型的输入

测量开始输入

测量停止输入

触发输入

关键良输出

批处理状态输入

NPN 型集电级开路输

编码器输入

1组 : 兼用 SR-422 线路驱动器输出(带 5V 输出：最大 150Ma)，或集电级开路输出(支持 5V/12V/24V)

编码器输入影响频率

RS-422

2相 / 1递增 1.6MHz  2相/ 2递增 3.2MHz/4
2相/4 递增6.4MHz

集电级开路(OC)

2相/1 递增 100MHz  2相/2 递增 200MHz/4  2相/4 递增 400MHz

显示语言

支援中文(简体)/英文切换

最小显示单位

0.1μm

散热

自然散热

额定

电源电压

24VDC±10%

最大消耗电流

6.0A

环境抗耐性

环境温度

0~50°(底面安装)

使用环境湿度

35%~85%RH(无凝结)

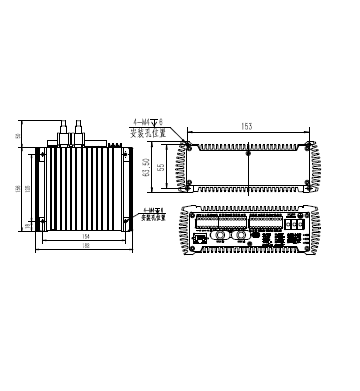

尺寸(mm)

182x169x64

重量(g)

约1900
