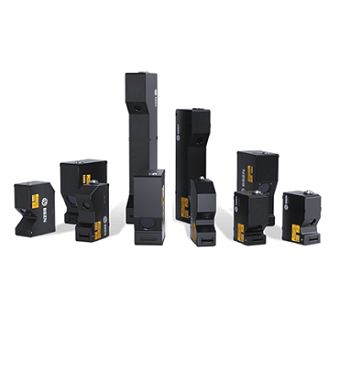

SinceVision 深视智能 SR9000系列
业界最高 X 轴点数 6400 点
专为交通轨道铁路行业量身订制的测量仪，采用 450nm 蓝色光源拥有超快扫描速度，最快可达 67K/s，可扫描 X 轴宽度 440mm-640mm，多适用于铁路环绕检测、轮对检测、轨道磨损检测等等。
-
参数/型号
SR9040
SR9041
SR9060
SR9061
SR9080
SR9160
参考距离(CD) 注1
40mm
42mm
60mm
60mm
80mm
160mm
Z轴高度(FS)
6.6mm
8.6mm
24mm
14.5mm
35mm
90mm
X轴宽度
近端
16.2mm
18mm
36mm
25mm
48mm
84mm
参考距离
17mm
19mm
39mm
27mm
52mm
99mm
远端
18mm
20mm
42mm
30mm
59mm
120mm
光源波长
405nm藍光
激光器等级
2M
激光器输出功率
10mW
Z轴重复精度 注2
0.1μm
0.1μm
0.4μm
0.3μm
0.6μm
1.5μm
X轴重复精度
0.6μm
0.6μm
1.5μm
1.2μm
2μm
4μm
X轴数据间隔
3μm
3.5μm
7μm
5μm
10μm
19μm
Z轴线性度
±0.02%的F.S.
Z轴轮廓点数
6400
反射角度(°)
50
50
30
30
30
28
扫描速度(HZ)
1500-13000
尺寸(mm)
177x130.3x69.5
177x130.3x69.5
177x145.6x69.4
189x125.5x67
177x130.6x69.5
206x127x70.5
重量(g)
1920
1920
1940
2050
1910
2020
註:1推荐的最佳安装距离
2在基准距离上取 4096 次平方值即为该值
